本文基于Zhu等2023年发表的《Modified Fusing-and-Filling Generative Adversarial Network–based few-shot image generation for GMAW defect detection using multi-sensor monitoring system》展开深度解读，从研究背景、技术方法、学术创新、研究缺口等维度，完整拆解该研究的科研逻辑与技术细节，为焊接质量监测领域的研究提供可复用的思路与方法。
【论文基础索引】
论文标题：Modified Fusing-and-Filling Generative Adversarial Network–based few-shot image generation for GMAW defect detection using multi-sensor monitoring system（基于改进融填生成对抗网络的少样本图像生成在GMAW多传感器监测缺陷检测中的应用）
核心作者：第一作者Kanghong Zhu（上海交通大学材料科学与工程学院）；通讯作者Huabin Chen（上海交通大学材料科学与工程学院）
发表期刊/会议：The International Journal of Advanced Manufacturing Technology
发表时间：2023
卷期/页码：128:2753–2762
核心标签：智能焊接、少样本图像生成、GMAW缺陷检测、多传感器监测、生成对抗网络
一、论文核心背景与问题
本研究围绕气体保护金属极电弧焊（GMAW）的质量监测展开，是先进制造领域中智能感知与在线质量评估的典型研究，其研究逻辑起点完全基于复杂焊接场景的实际行业痛点，同时针对现有研究的局限性提出针对性解决方案，最终实现了高精度的焊接缺陷检测，核心内容如下：
（1）行业/学术核心痛点
GMAW是先进制造的核心工艺，为保证焊接质量需实现过程监测与在线评估，但目前存在两大核心难题：①人工评估的主观性：传统焊接质量评估依赖焊工经验，不同人员的判断结果存在差异，难以标准化；②复杂场景的技术瓶颈：不同焊接场景下多源感知数据存在显著系统偏差，且焊接缺陷样本数量远少于正常样本，数据集严重不平衡，成为机器学习/深度学习方法落地的关键障碍。
（2）现有主流研究的进展与关键局限性
现有研究已将机器学习（PCA、GA、PSO）和深度学习（CNN、LSTM、RNN）应用于焊接质量监测，也提出了数据增强方法解决样本不平衡问题，但论文原文明确指出其存在3点核心局限性：
数据增强方法仅利用目标场景单源数据（多聚焦熔池图像），未融合多源传感器数据，忽略了电流、电压等关键信息，模型性能受限；
GAN类数据增强方法需要大量训练数据，难以适配焊接缺陷样本少的实际场景，而传统少样本学习方法尚未在焊接领域得到应用；
跨场景泛化能力弱：针对某一焊接场景训练的模型，无法直接应用于其他场景，需重新训练/微调，且未解决多源数据的跨场景系统偏差问题。
（3）论文提出的核心解决思路
针对上述局限性，论文提出 “少样本图像生成+多源信息融合” 的双层解决方案：①改进融填生成对抗网络（F2GAN）实现焊接熔池图像的少样本数据增强，仅需少量目标场景数据即可生成高质量缺陷样本，解决样本不平衡问题；②构建多传感器监测系统，融合视觉（熔池图像）、电流、电压多源信息，设计双分支分类模型（改进ResNet50处理视觉特征+多分类器投票处理电信号特征），解决跨场景多源数据的系统偏差问题；③采用“相似场景预训练+目标场景微调”的训练策略，提升模型的跨场景泛化能力。
（4）论文最终实现的核心效果与贡献
通过上述方案，论文实现了对GMAW中烧穿、未焊透、焊偏三类核心缺陷的高精度检测，融合多源信息后的最终分类准确率达96.60% ，精确率、召回率、F1值均超过95%；相较于WGAN、灰度变换、仿射变换等传统数据增强方法，改进F2GAN的增强效果最优，对应的模型各项评价指标均为最高，为复杂焊接场景下的质量监测提供了可复现的技术方案。
二、核心技术方法拆解

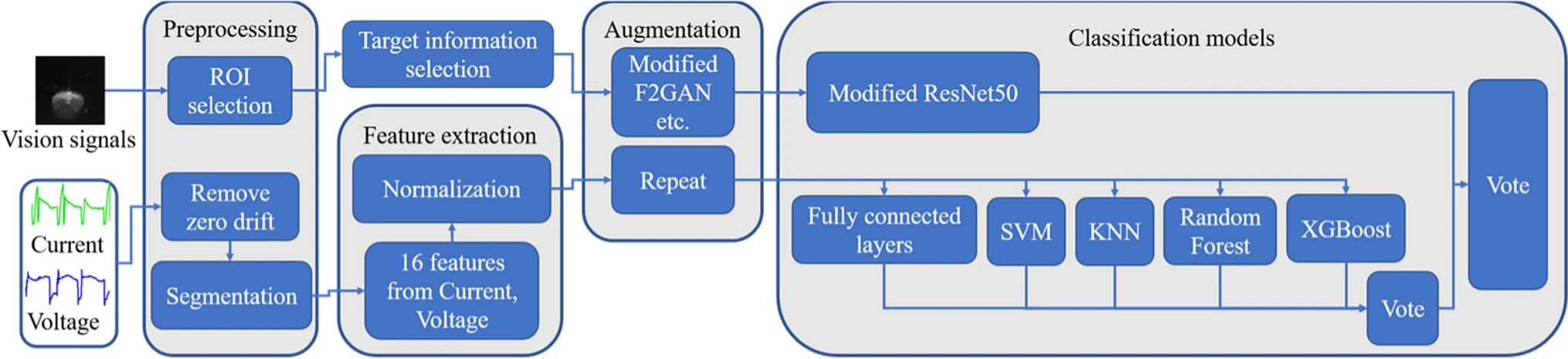

本研究的技术方法形成了 “多源信号采集→数据预处理→少样本图像增强→多源特征提取→多分支分类融合” 的完整技术闭环，实验设计科学、技术细节明确，可复现性强，以下按实验平台与设计→核心实施步骤→关键技术细节三层逻辑拆解。
（1）实验平台与设计
实验设计的核心思路是 “模拟实际缺陷成因+构建多源同步采集系统+分层数据集设计” ，与同领域研究相比，其在缺陷模拟、数据集构建上更贴合工业实际，具体设计如下：

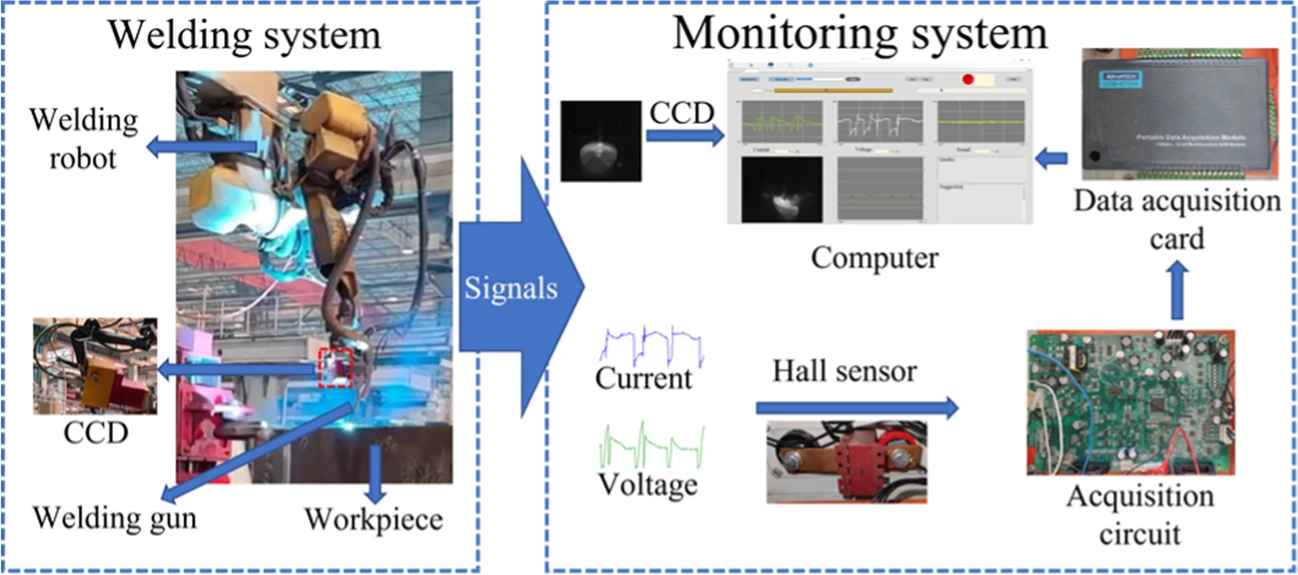

硬件架构：构建多传感器焊接信号同步采集系统，包含焊接设备（控制焊接过程）、CCD相机（660nm滤光片，采集熔池图像，频率5Hz）、霍尔传感器（采集电流/电压信号，频率10kHz）、数据采集卡与计算机，实现视觉、电信号的时序同步采集；

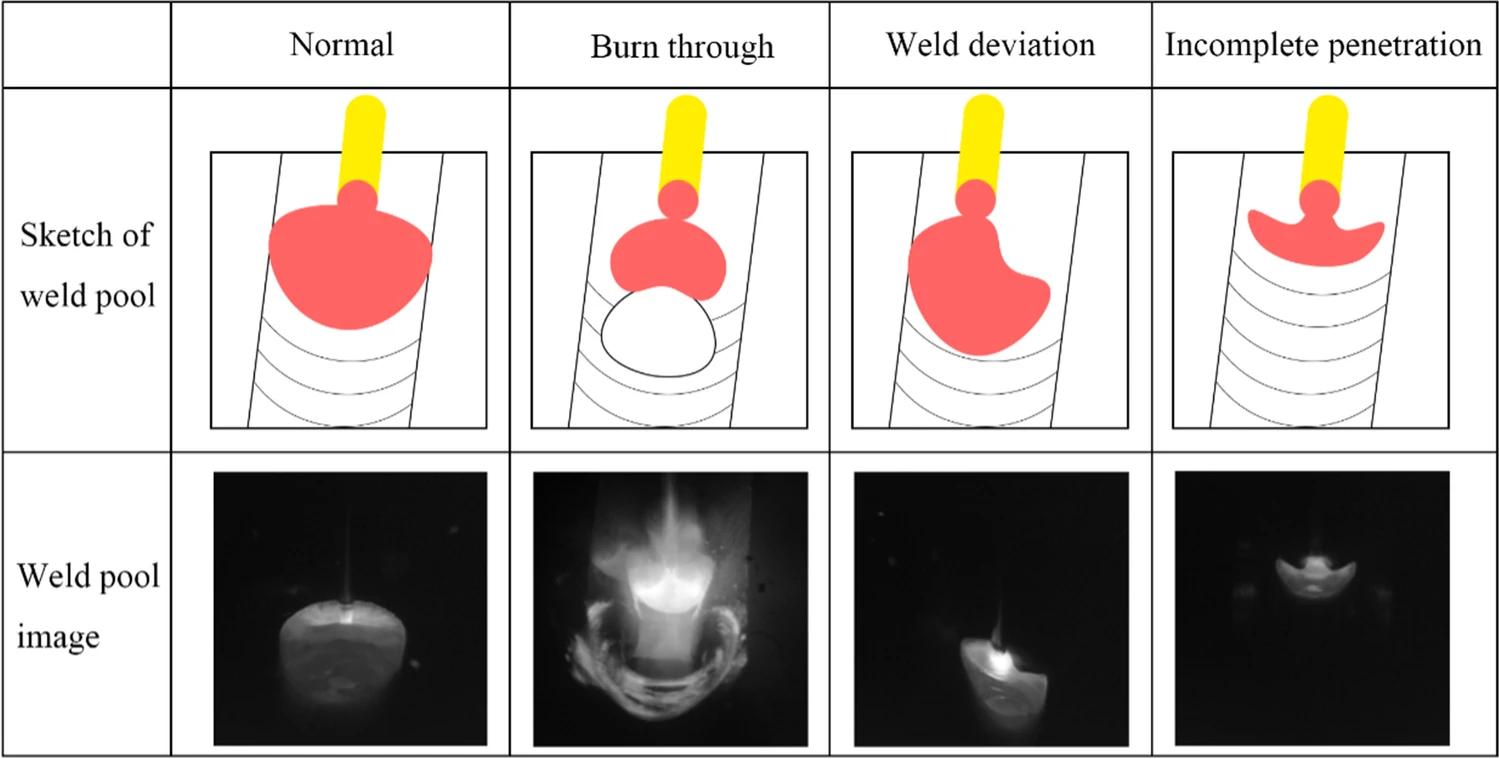

实验材料与变量控制：选用工业常用的Q345钢板（300×100×10mm），设计4种焊接状态（正常、烧穿、未焊透、焊偏），并根据实际缺陷成因制定各状态的焊接参数（电流、电压、坡口间隙、焊接速度），如烧穿采用“大电流+宽间隙”、未焊透采用“小电流+窄间隙”，焊偏保持标准参数仅偏移焊道，确保缺陷模拟的真实性；
数据集构建：构建两层数据集，一是相似场景数据集（51道焊道），用于预训练改进F2GAN，其焊接参数、相机位置与目标场景完全一致；二是目标场景数据集（239道焊道），用于模型微调与缺陷检测，按3:1:1随机划分为训练/验证/测试集；为解决样本不平衡，将缺陷样本增强至与正常样本数量一致，视觉图像用改进F2GAN增强，电流/电压信号因难以评估增强质量仅做重复扩充；
验证方案：以准确率、召回率、精确率、F1值为模型评价指标，对比改进F2GAN与WGAN、重复、灰度变换、仿射变换等5种数据增强方法的模型性能，分类模型超参数由贝叶斯优化选取，确保验证结果的严谨性。
（2）核心实施步骤
本研究的技术方法可拆解为8个步骤化的执行流程，各步骤上下游逻辑关联紧密，形成完整的技术闭环：
多源信号采集：通过上述多传感器系统，同步采集GMAW过程中的熔池图像、电流、电压信号，覆盖4种焊接状态；
数据预处理：对电流/电压信号去除零漂，按200ms分段与熔池图像进行时序对齐（每帧图像对应2000个电信号点），同时筛选有效数据并完成焊接状态标注；
数据集分层构建：划分相似场景/目标场景数据集，对目标场景数据集按3:1:1拆分训练/验证/测试集，对缺陷样本进行数量平衡处理；
改进F2GAN预训练与微调：先利用相似场景数据集预训练改进F2GAN（epoch=200），再用目标场景数据集对模型进行微调，完成焊接缺陷熔池图像的少样本生成；
多源特征提取：视觉特征由改进ResNet50从熔池图像中提取，电信号从电流/电压中提取8类统计特征并完成归一化；
双分支分类模型训练：视觉分支训练改进ResNet50模型，电信号分支训练“全连接层+SVM+KNN+随机森林+XGBoost”多分类器模型，通过贝叶斯优化选取所有模型的超参数；
多源特征融合：采用投票算法分别融合电信号分支的多分类器结果、视觉与电信号分支的最终结果，得到焊接缺陷检测的最终结论；
模型性能验证：对比不同数据增强方法对应的模型评价指标，验证改进F2GAN的少样本增强效果与多源信息融合的有效性。
（3）关键技术细节
本研究的核心技术创新集中在改进F2GAN的设计、多源特征提取与多分支融合策略，所有细节均为论文原文明确披露的可复用内容，具体如下：
① 改进F2GAN的核心修改（针对焊接场景的适配性改造）
F2GAN是少样本图像生成领域的经典模型，论文针对焊接熔池图像样本少、同焊道图像相似度高的特点，进行了4点针对性修改，解决了过拟合、梯度稀疏、训练不稳定等问题：
Dropout层引入：在生成器和判别器中加入dropout（比例=0.5），mask由伯努利分布生成，公式为$x{i+1}=f(W\cdot mask(x{i})+b)$，有效防止模型过拟合；
单侧标签平滑：设置超参数ε=0.1，降低真实标签的置信度（真实标签从1调整为1-ε），避免模型过自信，同时抑制正负样本差异，提升泛化能力，修改后的判别器损失为$L{D{-} new }=\begin{cases}(1-\varepsilon)× L{D},&if(i=y)\L{D},&if(i\neq y)\end{cases}$；
激活函数替换：将判别器中的ReLU替换为Leaky ReLU（γ=0.01），公式为$Leaky Re L U(x)=max (0, x)+\gamma min (0, x)$，避免梯度稀疏问题，提升GAN训练的稳定性；
输入方差增强：为解决同焊道熔池图像相似性问题，在输入中加入高斯噪声（σ=0，μ∈00.03）+伽马变换（γ∈3/44/3），既保证图像不畸变，又增加输入方差，进一步缓解过拟合。
② F2GAN的核心损失函数
F2GAN的总损失函数整合了多类损失项，实现少样本图像的高质量生成，公式为：
$$
L=L_{D}+L_{GD}+\lambda {1} L{1}+L_{c}-\lambda {m} L{m}+\lambda {a} L{a}
$$
其中$L{D}$为判别器损失、$L{GD}$为生成器损失、$L{1}$为加权重建损失、$L{c}$为分类器损失、$L{m}$为模式搜索损失、$L{a}$为插值回归损失，$\lambda_1、\lambda_m、\lambda_a$为权衡参数。
③ 多源特征提取的关键参数
视觉特征：改进ResNet50，输入图像尺寸为100×100×3，全连接层设置为256×4，最终输出4种焊接状态的概率，利用ResNet的跳连结构减少特征损失，兼顾模型性能与参数量；
电信号特征：从电流/电压中提取8类统计特征（avg、vpp、std、rms、wf、cf、sk、kurt），涵盖均值、极值、离散度、形态特征等维度，提取后进行Z-score归一化（均值=0，标准差=1），公式为$\hat {x}(t)=\frac {x(t)-m}{d}$，消除量纲影响，保证特征权重一致。
④ 模型训练与融合的硬件/软件环境
改进F2GAN：在上海交通大学高性能计算平台（SJTU HPC）的Nvidia Tesla V100（32G）训练，框架为TensorFlow1.13.1+Python2.6.1，训练epoch=200；
分类网络：在Nvidia GeForce RTX 2070 Max-Q训练，框架为torch1.10.0+Python3.7.10+sklearn；
融合策略：电信号分支采用5个分类器投票得到结果，视觉分支为改进ResNet50的输出，最终对两个分支的结果再次投票，得到最终检测结论。
三、学术创新与研究价值
本研究的学术创新紧密围绕现有研究的局限性展开，无空泛的创新表述，所有创新点均有实验结果支撑；研究价值则从学术理论补全和实际落地潜力两个维度，体现了对焊接领域和先进制造领域的双重贡献。
（1）差异化学术创新
本研究的创新点与【论文核心背景与问题】中提及的现有研究局限性一一对应，解决了焊接质量监测领域的3个关键未解决问题，具体如下：
首次将少样本图像生成模型F2GAN引入焊接领域，并针对焊接场景进行多维度适配性改造，解决了传统GAN类数据增强方法依赖大量训练数据的问题，仅需少量目标场景缺陷样本即可实现有效图像增强，为焊接领域的少样本数据增强提供了可复现的GAN改进方案；
突破了单源数据增强的局限，构建了视觉+电流+电压的多源传感器监测系统，设计双分支投票分类模型，解决了不同焊接场景下多源数据的系统偏差问题，同时验证了多源信息融合对提升缺陷检测精度的有效性；
提出“相似场景预训练+目标场景微调”的少样本训练策略，解决了传统模型跨场景泛化能力弱的问题，为焊接领域的跨场景质量监测提供了新的训练思路，也为其他工业制造领域的跨场景研究提供了参考。
（2）研究价值
① 学术理论补全
丰富了少样本学习在先进制造领域的应用场景，填补了焊接领域少样本图像生成的研究空白，为GAN类模型在工业少样本场景的应用提供了理论参考；
建立了多源传感器信息融合的焊接缺陷检测框架，明确了视觉与电信号的特征提取、融合方法，为解决复杂工业场景下的多源数据系统偏差问题提供了新的研究思路；
验证了少样本图像生成与传统机器学习/深度学习融合的有效性，为工业制造领域的数据集不平衡问题提供了通用的解决方案，可迁移至其他检测场景。
② 实际落地潜力
本研究的技术方案高度贴合工业实际，落地难度低、实用性强，具体体现在：
硬件选型通用化：所使用的CCD相机、霍尔传感器、数据采集卡均为工业常用设备，采集参数明确，易在工业现场复刻；
检测精度满足工业需求：对烧穿、未焊透、焊偏三类核心缺陷的检测准确率达96.60%，各项指标均超95%，可实现焊接质量的在线评估；
数据采集成本低：改进F2GAN为少样本生成模型，无需采集大量缺陷样本，避免了工业现场大量的缺陷实验，降低了数据采集的时间与经济成本；
模型易优化：双分支结构的设计使模型可分别对视觉、电信号分支进行优化，无需整体重构，便于工业现场的后期调试与升级。
四、研究启发与缺口挖掘
本研究为焊接质量监测领域提供了大量可复用的技术与思路，同时论文原文也明确提及了研究的局限性，结合研究边界可挖掘出多个可切入的研究方向，所有内容均基于论文原文，无杜撰的领域通用缺口。
（1）可复用技术与思路
本研究中多个方法、框架、设计逻辑可直接迁移至其他研究方向/场景，明确各内容的适配场景、复用方式与注意事项如下：
F2GAN的针对性改进策略（Dropout+单侧标签平滑+Leaky ReLU+输入方差增强）：可复用于其他工业制造领域的少样本图像生成任务，尤其适配样本量少、同类图像相似度高的场景（如机械加工缺陷、电子元件缺陷检测），注意根据实际图像特征调整超参数（如dropout比例、ε、γ值）；
多源信息融合的双分支投票分类框架：可迁移至各类工业检测场景（如TIG焊、激光焊接、3D打印缺陷检测），视觉特征由CNN类模型提取，电/物理信号由传统机器学习分类器投票，核心注意事项为多源信号的时序对齐和特征归一化；
相似场景预训练+目标场景微调的训练策略：可用于解决不同工业场景下的模型泛化问题，核心注意事项为相似场景数据集的参数需与目标场景保持一致性（如焊接参数、相机位置、采集频率）；
焊接电信号的特征工程方法：8类统计特征（avg、vpp等）的提取与Z-score归一化方法，可直接复用至各类焊接质量监测研究，适用于电流、电压等时序电信号的特征提取；
焊接缺陷的模拟方法：根据实际成因制定焊接参数模拟缺陷（如烧穿=大电流+宽间隙），可复用于其他焊接工艺的缺陷样本采集，提升缺陷模拟的真实性。
（2）研究缺口与切入思路
本研究的缺口主要来自论文原文明确提及的生成图像不足和研究边界的局限性，每个缺口均配套可执行的研究切入思路，明确课题设计的具体方向：
生成图像的质量缺陷：论文原文指出，改进F2GAN生成的图像存在多样性不足、分辨率低、焊偏缺陷特征不明显的问题→切入思路：结合超分辨率GAN（SRGAN）提升生成图像的分辨率，在F2GAN的损失函数中加入焊偏缺陷专属特征约束（如焊道中心偏移量），增强生成图像的缺陷特征显著性；
电信号未做针对性增强：研究中仅对视觉图像进行少样本增强，电流/电压信号仅做简单重复扩充，未挖掘电信号的增强潜力→切入思路：设计针对时序电信号的少样本数据增强方法，结合GAN与时序模型（如GAN-GRU、GAN-LSTM）对电流/电压信号进行增强，提升电信号分支的分类性能；
研究对象的局限性：实验仅验证了Q345钢板的GMAW工艺，未覆盖其他焊接材料（如铝合金、不锈钢）、焊接工艺（如TIG焊、激光焊接）→切入思路：将改进F2GAN框架迁移至不同焊接材料和工艺，优化模型超参数以适配不同工艺的熔池图像特征（如铝合金焊接的熔池流动性更强）和电信号特征；
未实现端到端实时检测：研究未明确采集频率、模型推理速度是否满足工业实时性要求，也未进行模型轻量化设计→切入思路：对改进ResNet50进行轻量化改造（如网络剪枝、量化、知识蒸馏），结合边缘计算设备（如Jetson Nano），优化多源信号的同步采集与推理流程，实现焊接缺陷的端到端实时检测；
缺陷类型覆盖不足：研究仅针对烧穿、未焊透、焊偏三类缺陷，未覆盖气孔、夹渣、裂纹等常见焊接缺陷→切入思路：扩充缺陷样本库，在F2GAN的训练中加入气孔、夹渣等缺陷的熔池图像特征约束，同时优化电信号的特征工程，使其能识别不同缺陷的电信号差异。
五、论文完整逻辑链梳理
本研究的科研逻辑清晰、闭环完整，从提出问题→分析问题→设计方案→实验验证→得出结论的全流程如下： 论文以复杂焊接场景下GMAW的多源信息智能感知和焊接质量在线评估两大行业难题为研究起点，通过分析现有研究得出问题的核心症结：一是多源感知数据在跨场景下存在显著系统偏差，二是焊接缺陷样本少导致数据集不平衡，且现有数据增强方法存在依赖大量数据、未融合多源信息的局限，同时少样本学习尚未在焊接领域得到应用；为解决上述核心问题，论文提出以改进F2GAN为核心的少样本图像生成方案，对焊接熔池视觉缺陷样本进行增强，同时构建多传感器采集系统融合视觉、电流、电压多源信息，设计由改进ResNet50（视觉分支） 和多分类器投票（电信号分支） 组成的双分支分类模型，并通过投票算法实现多源特征融合，同时采用“相似场景预训练+目标场景微调”的策略提升模型跨场景泛化能力；为验证方案的有效性，论文设计了基于Q345钢板的GMAW实验，模拟烧穿、未焊透、焊偏三类缺陷的成因，构建相似/目标场景两层数据集，对比改进F2GAN与传统数据增强方法的模型性能，同时通过贝叶斯优化选取模型超参数，完成多源特征的提取与融合；实验结果表明，改进F2GAN的生成效果优于WGAN等传统方法，融合多源信息后的分类模型对三类缺陷的检测准确率达96.60%，各项评价指标均显著高于单一数据增强方法；最终得出结论：改进F2GAN可有效解决焊接领域的少样本缺陷数据增强问题，多源信息融合的分类框架能显著提升焊接缺陷检测精度，该方案可满足复杂焊接场景下的焊接质量监测与在线评估需求。
